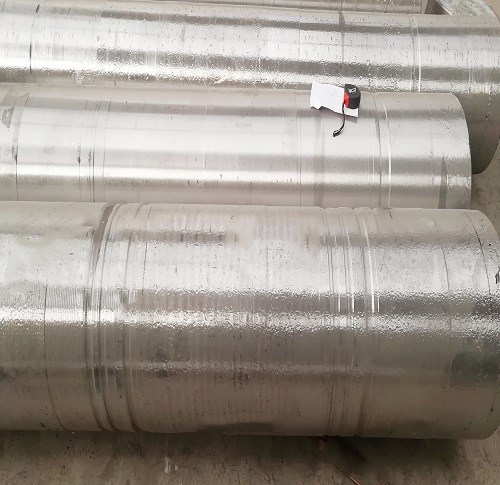

钛及钛合金铸锭可简称为钛锭。生产钛锭的原料为海绵钛，通过高温熔炼后可获得致密状的钛锭，以利于进一步的锻压加工处理成钛材。只有将海绵钛制成致密的可锻性金属，才能进行机械加工并广泛应用于工业各部门 。钛是一种金属元素，灰色，原子序数22，相对原子质量47.87。能在氮气中燃烧，熔点高。钝钛和以钛为主的合金是新型的结构材料，主要用于航天工业和航海工业。



化学成分

（1）牌号及化学成分

钛及钛合金铸锭的牌号和化学成分应符合GB/T 3620.1的规定。

（2）化学成分允许偏差

需方从钛锭上取样进行化学成分复验分析时，其成分允许偏差应符合GB/T 3620.2的规定。

3.外形尺寸

（1）铸锭的直径（厚度或宽度）允许偏差应符合其规定。

（2）同一铸锭的最大直径（厚度或宽度）与最小直径（厚度或宽度）的差值应不大于其直径（厚度或宽度）允许偏差之半。

（3）铸锭的长度及其允许偏差由供需双方协商确定，并在合同中注明。

（4）铸锭头、尾两端棱角（扇锭应包括侧棱）应进行倒角处理，倒角半径应不小于20mm。

（5）铸锭切斜应不大于30mm。



金属特性

钛的密度为4.506-4.516克/立方厘米（20℃），高于铝而低于铁、铜、镍。但比强度位于金属之首，是不锈钢的3倍，是铝合金的1.3倍。熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力1130大气压。钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为 0.38-0.4K。在25℃时，钛的热容为0.126卡/克原子·度，热焓1149卡/克原子，熵为7.33卡/克原子·度，金属钛是顺磁性物质，导磁率为1.00004。

物理用途

钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。
